23 авг. 2022 г.

Лого из изометрических букв в Adobe Illustrator

Всем привет! Сегодня будем делать в Иллюстраторе изометрические буквы и складывать их вот в такой симпатичный логотип. В работе нам будет помогать волшебный скрипт Magic Isometry Light.



Перед началом работы вам нужно установить скрипт на свой Adobe Illustrator. На сайте разработчиков вы можете найти две версии скрипта:

Продвинутая версия Magic Isometry Light за $7.

Стартовая версия Free Magic Isometry - она бесплатная.

Для создания изометрии можно использовать любую из них. Вы можете начать с бесплатной стартовой. А если захочется побольше полезных функций, то перейти на Magic Isometry Light. Все подробности по функционалу скриптов, а также по их установке, вы можете найти по ссылкам выше на сайте разработчиков, там есть инструкции в PDF.

Когда скрипт установлен, можно делать логотип, начнём с букв. Инструментом текст Type Tool (T) нужно написать буквы, для этого урока я выбрал довольно распространённую аббревиатуру HD.



Затем разбираем буквы в кривые командой Create Outlines (Shift+Ctrl+O) и разгруппировываем сочетанием клавиш Shift+Ctrl+G.



Если вы нажмёте Shift+X, то заливка и обводка поменяются местами, то есть обводка станет чёрной, а заливки не будет. Нам это как раз и нужно, только ещё настройте обводку через панель Stroke (Ctrl+F10), на скрине ниже видны параметры, которые выбрал я.



Нам нужна ещё одна деталь для изометрии - это маленький квадратик. Нарисовать его можно инструментом Rectangle Tool (M). Удерживайте Shift, чтобы соблюдать пропорции. Включенные умные направляющие Smart Guides (Ctrl+U) помогут сделать нужный размер у квадрата. Я думаю, вы догадались, что ширина и высота квадратика должны равняться ширине вертикальной линии у буквы H.



Затем нужно запустить скрипт через меню File > Scripts. В этом уроке я использую Magic Isometry Light. В настройках скрипта я установил угол истинной изометрии в 30 градусов. Коэффициент ширины прописал в 13, это немного сожмёт объекты по ширине перед созданием изометрии. Его можно оставить в нуле, но мне не понравился результат, слишком широкие получались буквы на выходе.



Затем выделяем букву H, и нажимаем в окошке скрипта на проекцию Left. Скрипт повернёт плоскую букву в изометрическую проекцию.



Букву D поворачиваем в правую проекцию.



А квадратик положим в верхнюю проекцию.



Затем, если выделить H и D, и нажать Mount, то скрипт соединит левую и правую проекции.



У данного шрифта буква D оказалась чуть ниже буквы H. Можно было изначально подправить высоту, пока буквы были плоские, но я не заметил. Поэтому уже после соединения проекций я просто подтянул белой стрелочкой Direct Selection Tool (A) точку в углу буквы D, чтобы она соединилась с точкой в углу буквы H. Теперь верхний угол ровненький.



А квадратик, который в изометрии стал ромбиком, нужно поставить над буквой H с левой стороны. Опять же, если у вас включены умные направляющие Smart Guides (Ctrl+U), то объекты будут сами прилипать друг другу, и всё встанет ровно.



Затем я скопировал букву H кнопками Ctrl+C, а копию вставил снизу с помощью Ctrl+B. У этой копии сделал обводку красного цвета, чтобы не запутаться в линиях, и передвинул копию вправо и вверх, чтобы она встала с другой стороны ромбика как задняя стенка буквы H.

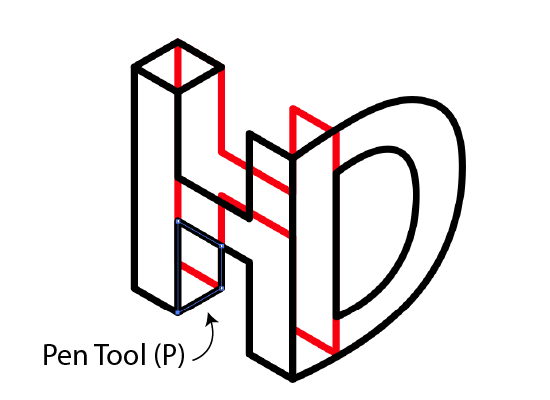

И далее пером Pen Tool (P) прокликиваем по точкам, чтобы отрисовать грани буквы H. И тут как раз задняя стенка красного цвета будет помогать в построении изометрии. Я начал рисовать снизу.



Затем прорисовал верхнюю грань.



Потом сделал перемычку.



И у буквы D тоже сразу нарисовал верхнюю грань, там нужно сделать немного изгиб пером. Если в этом месте у вас сложности, то можно также скопировать букву D и сдвинуть, так будет легче.



Теперь красную копию буквы H можно удалить, она больше не нужна. И осталось дорисовать букву D по внутренней стороне.



Я сделал копию буквы D с помощью Ctrl+C и вставил её поверх с помощью Ctrl+F. Копию покрасил в красный как и в прошлый раз. Сдвинул её немного влево и наверх.



Затем разобрал составную форму этой копии D с помощью сочетания Alt+Shift+Ctrl+8. После этого внешнюю часть можно будет удалить, нам нужен только внутренний контур.



Инструментом ножницы Scissors Tool (C) разрезаем этот контур в местах пересечения с исходной чёрной буквой D.



И удаляем лишний кусок контура, оставшуюся часть перекрашиваем в чёрный цвет.



На этом логотип, можно сказать, готов. Но я внимательно осмотрел буквы, и заметил несколько недочётов, которые исправил в последующем. Первое - это внутренняя грань буквы D получилась всё-таки слишком узкой, я недостаточно далеко подвинул красную копию. Поэтому я эту линию ещё немного отодвинул влево и вверх, а кончики опять подрезал ножницами. Также у буквы H мне не понравилась слишком большая высота. Она довольно сильно возвышалась над буквой D, левая сторона логотипа выглядела чересчур высокой. Поэтому я букву H немного опустил сверху и чуть сжал слева, чтобы визуально лого получился более сбалансированным. Для таких деформаций я использовал эффект Free Distort. В результате правильная изометрия превратилась в изометрию с лёгкой перспективой, но это положительно сказалось на визуальном восприятии итоговой композиции. И в завершении я скруглил левый нижний угол буквы H с помощью виджетов углов. Это скругление хорошо сочетается с округлой формой буквы D.



На этом урок завершён. Используя данную технику и полезные скрипты, вы сможете делать изометрические логотипы из самых разных сочетаний букв. Попробуйте!

Роман aka dacascas специально для блога Записки микростокового иллюстратора
