Уроки Adobe Illustrator: как нарисовать иконку Wi Fi

Встречайте, у нас в гостях иллюстратор и видеограф Александр Хливнюк. Александр пришёл не просто так :) А принёс с собой очень полезный урок по Adobe Illustrator для начинающих: как нарисовать иконку Wi Fi. За что скажем ему все дружно большущее спасибо.

Автор: Александр Хливнюк
Уровень: для начинающих
Версия Adobe Illustrator: любая


Чтобы выполнить этот урок, вам понадобятся начальные навыки работы в Adobe Illustrator. Если вы всего пару дней назад открыли Adobe Illustrator, то для начала лучше пройти курс "Изучи Adobe Illustrator за 30 дней!", а затем уже приступать к этому уроку. Если возникнут какие-либо вопросы, вы можете задавать их в комментариях к статье.

Итак, поехали. Нажимайте на изображения в уроке, чтобы открыть их на весь экран.

Создаем новый файл 600x600 px.


Рисуем круг в центре размером 60х60 px. Заливки у фигуры нет, обводка черная в один пункт.


Следом еще один размером 460х460 px. Следите за тем, чтобы они были отцентрованы друг к другу по вертикали и горизонтали. Если не получилось нарисовать их ровно, то используйте для выравнивания панель Align.


Выделите всё (Ctrl+A). Идём меню Object > Blend > Blend Options, чтобы настроить переход.


Выберите в выпадающем меню Specified Steps и поставьте значение 2, нажмите ОК.


Затем идём Object > Blend > Make.


Вот что получится.


Затем следует "заэкспандить" нашу фигуру.


В появившемся окошке просто нажмите ОК. И переход преобразуется в группу кругов.


Затем выберите в группе самый нижний объект (это наша будущая точка) и извлеките ее из группы, перетащив наверх в панеле слоёв Layers.



А к оставшейся группе колец примените обводку толщиной в 30 px по внутреннему краю. Нажмите Stroke в панеле информации, чтобы получить доступ к настройкам обводки.


Далее идем Object > Expand Appearance



Теперь нарисуем треугольник, вершина которого проходит через центр нашей точки. Используйте инструмент Pen Tool.

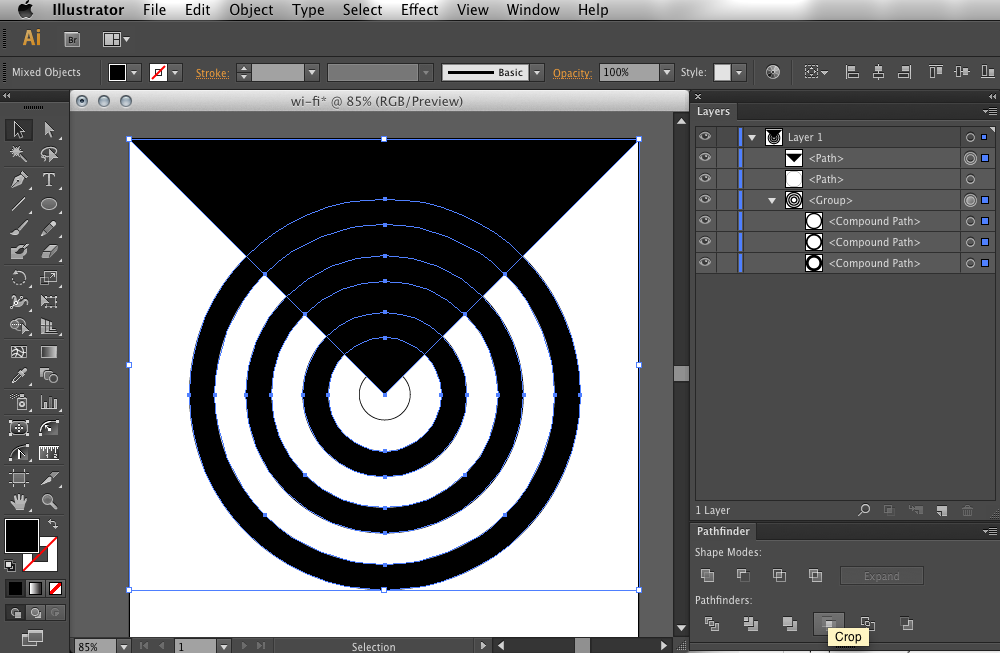

Выделите треугольник и группу с кругами и нажмите кнопку Crop в панели Pathfinder.


Вот что получилось. Надо лишь зайти в группу и сделать там "зачистку", удалив лишние контуры. Вы также можете выполнить команду Object > Patch > Clean Up, чтобы вычистить иллюстрацию автоматически.


Осталось у центральной точки поменять местами обводку и заливку.


Далее вы можете добавить цвета и градиенты. Или значок Wi Fi можно разукрасить быстро и легко, используя графические стили.


Получились вот такие значки Wi Fi. Выбирай любой на вкус.
